O que é uma porca hidráulica?
visualizações : 9741
autor : Mr. Jiang
tempo de atualização : 2021-02-20 15:23:49
Geralmente, as máquinas de corte longitudinal pequenas e de baixo custo usam porcas mecânicas para fixar todas as ferramentas no eixo do cortador, mas a força de pressão na direção axial que produzem é muito pequena e não consegue superar a falta de planaridade extremamente pequena permitida da lâmina de corte longitudinal e da própria ferramenta de corte longitudinal. Assim, as lâminas de corte longitudinal superior e inferior não estão na posição de trabalho ideal e não podem formar um sistema de corte rígido. Para resolver este problema, as porcas hidráulicas foram produzidas.
A porca hidráulica é um dispositivo especial usado para pressionar e travar todas as ferramentas nos eixos superior e inferior. Seu diâmetro interno é uma porca, que é rosqueada na rosca no lado operacional dos eixos superior e inferior. Para uma máquina de corte longitudinal com bobinas correndo da esquerda para a direita (visto do lado operacional), o eixo superior tem uma rosca à direita e o eixo inferior tem uma rosca à esquerda. Devido à inércia, com o funcionamento da linha de corte, a porca hidráulica aperta-se cada vez mais no eixo e não se solta.
Ao instalar a porca hidráulica no eixo, afrouxe o parafuso de retenção de pressão e gire-o manualmente até que o anel de pressão esteja contra a ferramenta, o anel de pressão esteja totalmente retraído e a porca inteira não possa mais ser girada. Em seguida, aperte o parafuso de retenção de pressão e comece a adicionar pressão de óleo. Existem duas maneiras de pressurizar porcas hidráulicas: uma é para porca hidráulica pequena, que usa um parafuso na carcaça rotativa para empurrar um pequeno pistão e pressurizar; a outra é para porca hidráulica grande, que é pressurizada com uma bomba (consulte a figura 1). Ambos podem produzir alta pressão de óleo de 30 a 40 MPa. Elas usam princípios hidráulicos para transmitir pressão e empurrar o anel de pressão para travar todas as ferramentas, incluindo lâminas de corte longitudinal, anéis desbastadores colados, espaçadores, etc., na direção axial para garantir:
1. A rigidez de todo o sistema de corte.
2. A posição correta e a folga entre as lâminas de corte longitudinal superior e inferior.
3. A eliminação de erros acumulados.
Não subestime a pressão da porca hidráulica. Se a pressão atingir 30 MPa, o diâmetro do anel for 200 mm e a largura do anel for 6 mm, sua pressão axial pode atingir 113 kN. Deve-se salientar aqui que, mesmo que as ferramentas fornecidas pelo fornecedor tenham a mais alta precisão, elas ainda têm um erro dentro de 0,002 mm em planaridade, especialmente para anéis finos, cuja tolerância de planaridade pode atingir 0,01 a 0,02 mm. Muitos desses anéis finos são colocados nas unidades de corte macho e fêmea, o que afetará seriamente a precisão das lâminas de corte longitudinal superior e inferior. Isso requer uma força axial suficientemente grande para achatar esses anéis, de modo que cada ferramenta não se desvie da posição teórica precisa onde deveria estar devido ao seu erro de planaridade. Além disso, devido à enorme força axial, todo o conjunto de ferramentas forma um sistema de corte rígido, de modo que as lâminas não recuarão e desviarão quando sujeitas a enormes forças de corte, evitando assim erros dinâmicos de folga.
A Figura 2 mostra a posição da porca hidráulica no eixo. Embora a porca hidráulica seja robusta, a manutenção necessária é obrigatória. Sobre a manutenção e as precauções de uso, falaremos em outro artigo.
A porca hidráulica é um dispositivo especial usado para pressionar e travar todas as ferramentas nos eixos superior e inferior. Seu diâmetro interno é uma porca, que é rosqueada na rosca no lado operacional dos eixos superior e inferior. Para uma máquina de corte longitudinal com bobinas correndo da esquerda para a direita (visto do lado operacional), o eixo superior tem uma rosca à direita e o eixo inferior tem uma rosca à esquerda. Devido à inércia, com o funcionamento da linha de corte, a porca hidráulica aperta-se cada vez mais no eixo e não se solta.
Ao instalar a porca hidráulica no eixo, afrouxe o parafuso de retenção de pressão e gire-o manualmente até que o anel de pressão esteja contra a ferramenta, o anel de pressão esteja totalmente retraído e a porca inteira não possa mais ser girada. Em seguida, aperte o parafuso de retenção de pressão e comece a adicionar pressão de óleo. Existem duas maneiras de pressurizar porcas hidráulicas: uma é para porca hidráulica pequena, que usa um parafuso na carcaça rotativa para empurrar um pequeno pistão e pressurizar; a outra é para porca hidráulica grande, que é pressurizada com uma bomba (consulte a figura 1). Ambos podem produzir alta pressão de óleo de 30 a 40 MPa. Elas usam princípios hidráulicos para transmitir pressão e empurrar o anel de pressão para travar todas as ferramentas, incluindo lâminas de corte longitudinal, anéis desbastadores colados, espaçadores, etc., na direção axial para garantir:
1. A rigidez de todo o sistema de corte.
2. A posição correta e a folga entre as lâminas de corte longitudinal superior e inferior.
3. A eliminação de erros acumulados.
Não subestime a pressão da porca hidráulica. Se a pressão atingir 30 MPa, o diâmetro do anel for 200 mm e a largura do anel for 6 mm, sua pressão axial pode atingir 113 kN. Deve-se salientar aqui que, mesmo que as ferramentas fornecidas pelo fornecedor tenham a mais alta precisão, elas ainda têm um erro dentro de 0,002 mm em planaridade, especialmente para anéis finos, cuja tolerância de planaridade pode atingir 0,01 a 0,02 mm. Muitos desses anéis finos são colocados nas unidades de corte macho e fêmea, o que afetará seriamente a precisão das lâminas de corte longitudinal superior e inferior. Isso requer uma força axial suficientemente grande para achatar esses anéis, de modo que cada ferramenta não se desvie da posição teórica precisa onde deveria estar devido ao seu erro de planaridade. Além disso, devido à enorme força axial, todo o conjunto de ferramentas forma um sistema de corte rígido, de modo que as lâminas não recuarão e desviarão quando sujeitas a enormes forças de corte, evitando assim erros dinâmicos de folga.
A Figura 2 mostra a posição da porca hidráulica no eixo. Embora a porca hidráulica seja robusta, a manutenção necessária é obrigatória. Sobre a manutenção e as precauções de uso, falaremos em outro artigo.
Fig. 1 Porca Hidráulica e Bomba de Óleo para Cortador

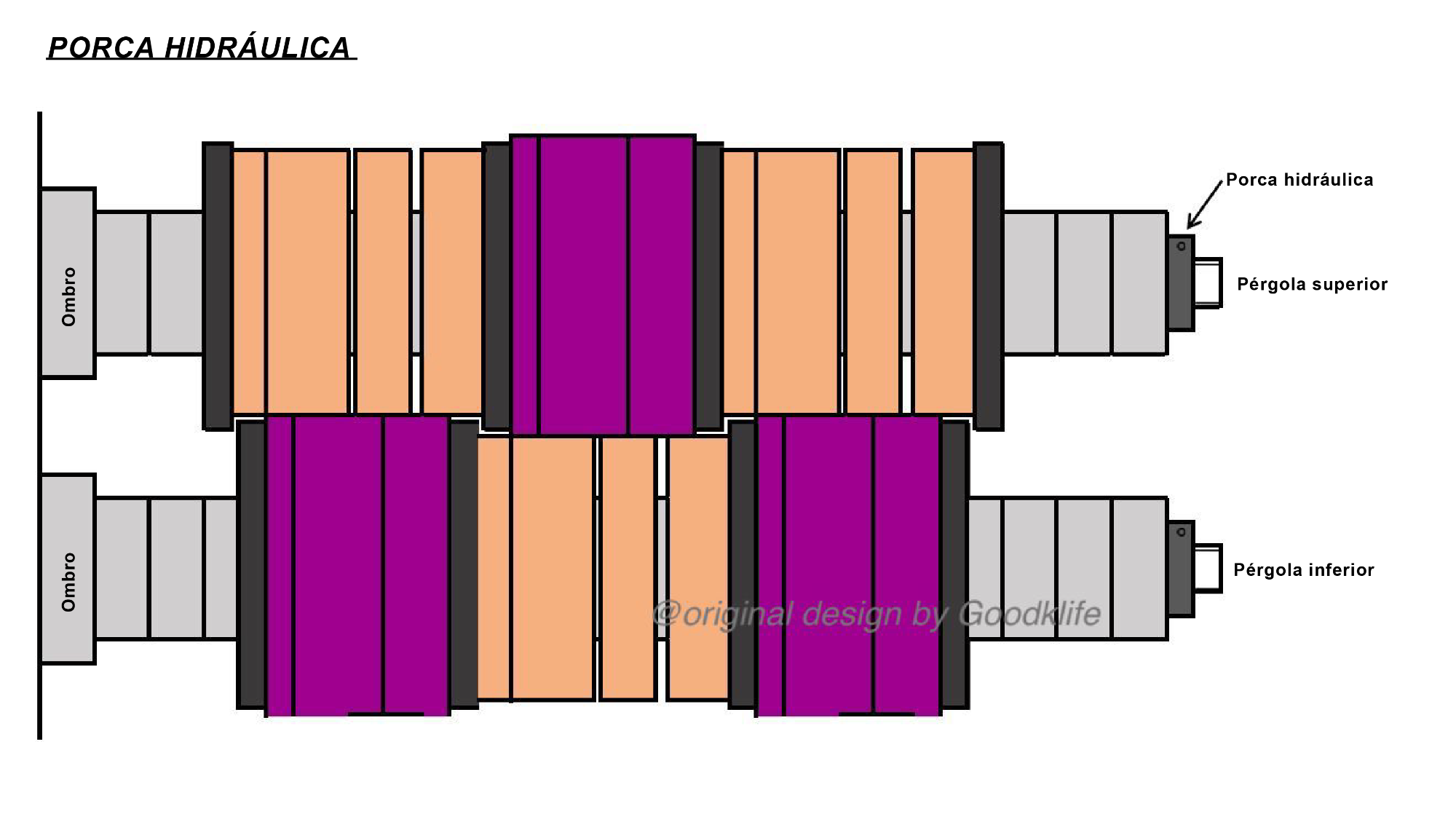

Fig. 2 Porca Hidráulica no Eixo
