Qual a diferença entre o princípio de corte das tesouras de disco e das tesouras para lâminas grossas?
visualizações : 32261
autor : Mr. Jiang
tempo de atualização : 2022-04-14 15:20:59
As cisalhadeiras de disco e as cisalhadeiras para folhas grossas são fundamentalmente diferentes em princípio, exceto pela grande diferença na espessura. Como o nome sugere, a cisalhadeira para folhas grossas serve para cortar folhas mais grossas (a mais espessa ainda é uma folha), e a espessura da folha de alumínio ou cobre é de aproximadamente 0,02 a 0,1 mm. Este tipo de corte origina-se inteiramente do corte em bobineiras ou cortadeiras de papel. Sua faca superior é uma faca em forma de disco com o centro ligeiramente côncavo que forma um ângulo de corte, e a faca inferior é uma faca de fundo cilíndrica côncava com um ângulo de corte maior. Sob a ação de uma mola ou de um pequeno cilindro de ar, quando a faca superior em forma de disco é pressionada contra o plano da faca de fundo cilíndrica, uma unidade de cisalhamento é formada. Este corte possui duas características:
1. Não há folga horizontal entre as facas superior e inferior, mas há pressão lateral.
2. Durante o processo de cisalhamento, a chapa não possui nenhum suporte, de modo que a força de cisalhamento e o momento de cisalhamento das facas superior e inferior não podem ser equilibrados, causando danos à borda da tira.
Estas duas características não terão qualquer efeito sobre a folha de papel, porque a folha de papel praticamente não tem rigidez, mas terá um efeito sobre a folha metálica grossa. Portanto, para algumas empresas cuja espessura de corte está na zona de transição de 0,05 a 0,1 mm, as cisalhadeiras tradicionais para folhas grossas estão gradualmente sendo transformadas em cisalhadeiras de disco. Comparadas às cisalhadeiras para folhas grossas, as cisalhadeiras de disco funcionam de uma maneira completamente diferente.
1. Não há folga horizontal entre as facas superior e inferior, mas há pressão lateral.
2. Durante o processo de cisalhamento, a chapa não possui nenhum suporte, de modo que a força de cisalhamento e o momento de cisalhamento das facas superior e inferior não podem ser equilibrados, causando danos à borda da tira.
Estas duas características não terão qualquer efeito sobre a folha de papel, porque a folha de papel praticamente não tem rigidez, mas terá um efeito sobre a folha metálica grossa. Portanto, para algumas empresas cuja espessura de corte está na zona de transição de 0,05 a 0,1 mm, as cisalhadeiras tradicionais para folhas grossas estão gradualmente sendo transformadas em cisalhadeiras de disco. Comparadas às cisalhadeiras para folhas grossas, as cisalhadeiras de disco funcionam de uma maneira completamente diferente.
1. As facas redondas de corte superior e inferior (slitter knives) não têm ângulo traseiro e não têm pressão lateral, mas há um espaço horizontal entre elas para acomodar a ligeira deformação da borda durante o corte.
2. Os lados superior e inferior da chapa são basicamente suportados por anéis de desprendimento de borracha (stripper rings), que equilibram a força de cisalhamento e o momento de cisalhamento gerados pelas facas superior e inferior durante o cisalhamento e evitam grande deformação da chapa.

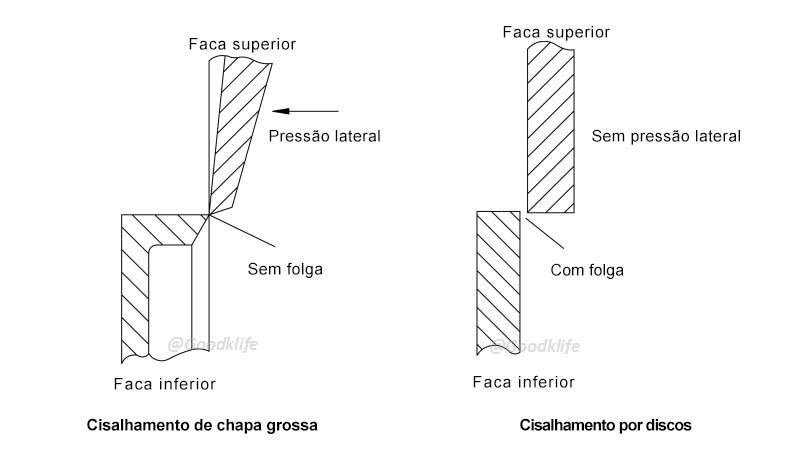

A figura 1 é um diagrama esquemático dos dois métodos de corte.
Figura 1 Principais diferenças entre as cisalhadeiras para folhas grossas e as cisalhadeiras de disco no princípio de corte
