Manual de instruções da porca hidráulica
visualizações : 21322
autor : Yuan Feng
tempo de atualização : 2022-05-27 20:12:21
Este produto é uma porca hidráulica a graxa desenvolvida combinando o desempenho e características de produtos nacionais e estrangeiros. É fácil de usar e durável, adequado para ocasiões onde é necessária a manutenção de pressão a longo prazo. Tais como: bloqueio de rolos, cisalhas de disco, etc. Para parâmetros específicos, entre em contato connosco.
| Este manual aplica-se a porcas hidráulicas pressurizadas por Allen Key |
1. Como Porcas Hidráulicas Funcionam
A porca hidráulica é um dispositivo que bloqueia a peça de trabalho no equipamento. Substitui a forma anterior de bloqueio mecânico por porca. É fácil de usar, tem grande força de prensagem e é seguro e confiável. O anel de pressão é pressionado contra a peça a ser prensada sob a ação do óleo de alta pressão, de modo que uma força oposta é gerada entre o corpo da porca e a peça, e a peça é firmemente bloqueada enquanto elimina a folga da rosca.

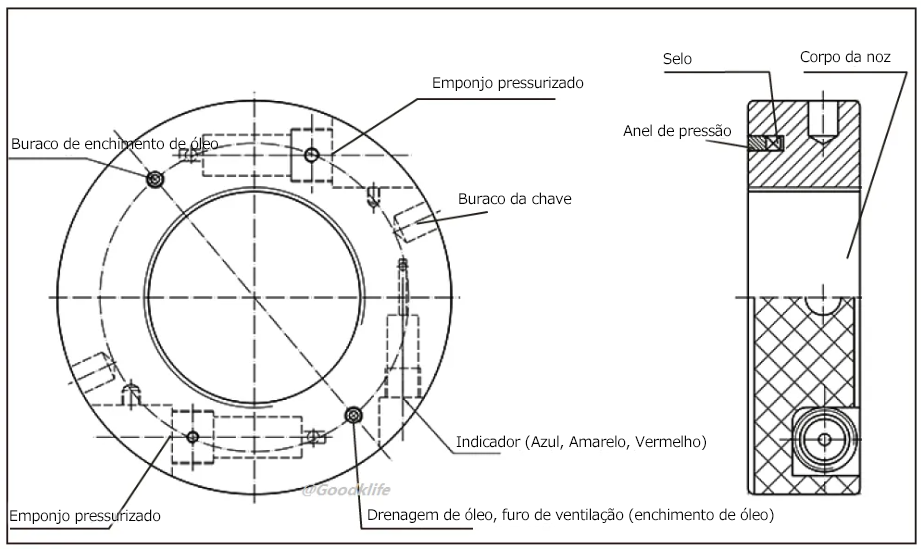

2. A composição da porca hidráulica
Corpo da porca
Anel de pressão
Êmbolo de pressurização
Plugue de drenagem de óleo
Vedação do anel de pressão
O-ring do êmbolo de pressurização
3. O processo de operação da porca hidráulica
Instalação
1. O anel de pressão é instalado no lugar.
2. Antes da instalação, solte os 2 (ou 3) êmbolos de pressurização.
3. Rosqueie a porca hidráulica no eixo roscado. O anel de pressão fica do lado da peça a ser prensada, e o anel de pressão e a peça a ser prensada devem estar pressionados o mais firmemente possível, e o anel de pressão deve retornar completamente ao fundo do cilindro.
4. Rosqueie lentamente os 2 (ou 3) êmbolos de pressão respectivamente. Preste atenção à escala do pino indicador. Uma vez que a linha de escala azul seja visível, a pressão está no lugar. Quando a chave Allen hexagonal interna estiver difícil de girar, o processo de pressurização está concluído e a instalação está concluída.
Notas de Instalação:
※ Durante o rosqueamento do êmbolo de pressurização, quando a linha de escala vermelha do pino indicador estiver ligeiramente exposta, não pressione mais, para evitar danos ao componente de vedação e fazer com que a porca hidráulica não funcione corretamente.
※ Se não houver graxa na câmara de óleo da porca hidráulica, ao rosquear o êmbolo de pressurização, o anel de pressão não pode ser ejetado e a porca hidráulica não funciona normalmente.
Descarga
Quando for necessário remover a porca hidráulica, use a chave Allen para soltar lentamente os 2 (ou 3) êmbolos de pressurização. Após a eliminação da pressão entre o anel de pressão e a peça prensada, aperte a porca hidráulica para forçar o anel de pressão a retornar ao fundo do cilindro e, finalmente, desrosqueie a porca hidráulica para concluir com sucesso o trabalho de descarga.
| Precauções ●Deve haver um contato plano entre o anel de pressão e a peça de trabalho, caso contrário, o anel de pressão será danificado sob alta pressão. ●A graxa deve estar limpa e livre de impurezas. ●O alcance máximo do anel de pressão é de 2 mm, além do qual o anel de pressão cairá. |
