Como escolher a porca hidráulica ideal para uma linha de corte longitudinal de alta precisão? Qual a diferença entre uma sede flutuante e uma porca hi
visualizações : 9417
autor : Mr. Jiang
tempo de atualização : 2020-03-12 20:17:00
Para linhas de corte modernas, a precisão das ferramentas de corte é muito importante. Embora todas as ferramentas sejam fabricadas em alto nível de precisão, o erro acumulativo não pode ser completamente evitado, especialmente para linhas de corte com eixos longos. Nesta situação, se ainda usarmos porca mecânica, a pressão não é suficiente. Neste artigo, discutiremos principalmente a diferença entre Assento Flutuante e Porca Hidráulica.Para mais informações sobre porca hidráulica, você pode consultar outro artigo.
Assento Flutuante (Floating Seat)
O diâmetro interno (ID) do Assento Flutuante é o mesmo da Lâmina de Corte, dos Anéis Raspadores Colados (BSR) e dos Espaçadores. Se houver uma chaveta no eixo, o Assento Flutuante também deve ter um rasgo de chaveta. Conforme a Figura 1, o Assento Flutuante é geralmente instalado na seção traseira do eixo, seguido por um ou dois espaçadores grossos. Após o espaçador grosso, uma porca mecânica deve ser instalada. A maioria dos Assentos Flutuantes tem uma faixa de fixação de 1-2 mm. Com projeto especial, também pode obter uma faixa de fixação de cerca de 4 mm. Devido ao seu mecanismo de funcionamento, o Assento Flutuante inevitavelmente traz os seguintes problemas.
1. Como parte dos espaçadores, o Assento Flutuante não é tão preciso quanto as outras ferramentas de corte. Assim, inevitavelmente traz alguns efeitos negativos para os erros acumulativos.
2. No final dos eixos, há uma porca mecânica que é instalada com martelo. Tal operação não é adequada para peças de precisão, como rolamentos.
3. Com o funcionamento da máquina de corte, a porca mecânica começará lentamente a afrouxar. A rigidez de toda a cabeça de corte será insuficiente. E a folga não pode ser garantida porque os espaçadores finos com baixa planaridade não podem ser achatados.
Porca Hidráulica (Hydraulic Nut)
A Porca Hidráulica é instalada no final do eixo, conforme a Figura 2. Isso significa que todo o eixo é coberto apenas por ferramentas de corte de alta precisão. Os erros acumulativos estarão no nível mais baixo. Diferente do Assento Flutuante, a Porca Hidráulica possui rosca interna e a direção desta rosca é oposta à direção de rotação do eixo. Com o funcionamento da linha de corte, a Porca Hidráulica ficará mais apertada. Ao mesmo tempo, a rosca interna da Porca Hidráulica também cria pressão quando pressurizamos a porca, o que também garante que a porca hidráulica não se afrouxe.
De modo geral, independentemente da conveniência de operação ou do efeito de uso, a Porca Hidráulica é muito melhor que o Assento Flutuante.
Assento Flutuante (Floating Seat)
O diâmetro interno (ID) do Assento Flutuante é o mesmo da Lâmina de Corte, dos Anéis Raspadores Colados (BSR) e dos Espaçadores. Se houver uma chaveta no eixo, o Assento Flutuante também deve ter um rasgo de chaveta. Conforme a Figura 1, o Assento Flutuante é geralmente instalado na seção traseira do eixo, seguido por um ou dois espaçadores grossos. Após o espaçador grosso, uma porca mecânica deve ser instalada. A maioria dos Assentos Flutuantes tem uma faixa de fixação de 1-2 mm. Com projeto especial, também pode obter uma faixa de fixação de cerca de 4 mm. Devido ao seu mecanismo de funcionamento, o Assento Flutuante inevitavelmente traz os seguintes problemas.
1. Como parte dos espaçadores, o Assento Flutuante não é tão preciso quanto as outras ferramentas de corte. Assim, inevitavelmente traz alguns efeitos negativos para os erros acumulativos.
2. No final dos eixos, há uma porca mecânica que é instalada com martelo. Tal operação não é adequada para peças de precisão, como rolamentos.
3. Com o funcionamento da máquina de corte, a porca mecânica começará lentamente a afrouxar. A rigidez de toda a cabeça de corte será insuficiente. E a folga não pode ser garantida porque os espaçadores finos com baixa planaridade não podem ser achatados.
Porca Hidráulica (Hydraulic Nut)
A Porca Hidráulica é instalada no final do eixo, conforme a Figura 2. Isso significa que todo o eixo é coberto apenas por ferramentas de corte de alta precisão. Os erros acumulativos estarão no nível mais baixo. Diferente do Assento Flutuante, a Porca Hidráulica possui rosca interna e a direção desta rosca é oposta à direção de rotação do eixo. Com o funcionamento da linha de corte, a Porca Hidráulica ficará mais apertada. Ao mesmo tempo, a rosca interna da Porca Hidráulica também cria pressão quando pressurizamos a porca, o que também garante que a porca hidráulica não se afrouxe.
De modo geral, independentemente da conveniência de operação ou do efeito de uso, a Porca Hidráulica é muito melhor que o Assento Flutuante.

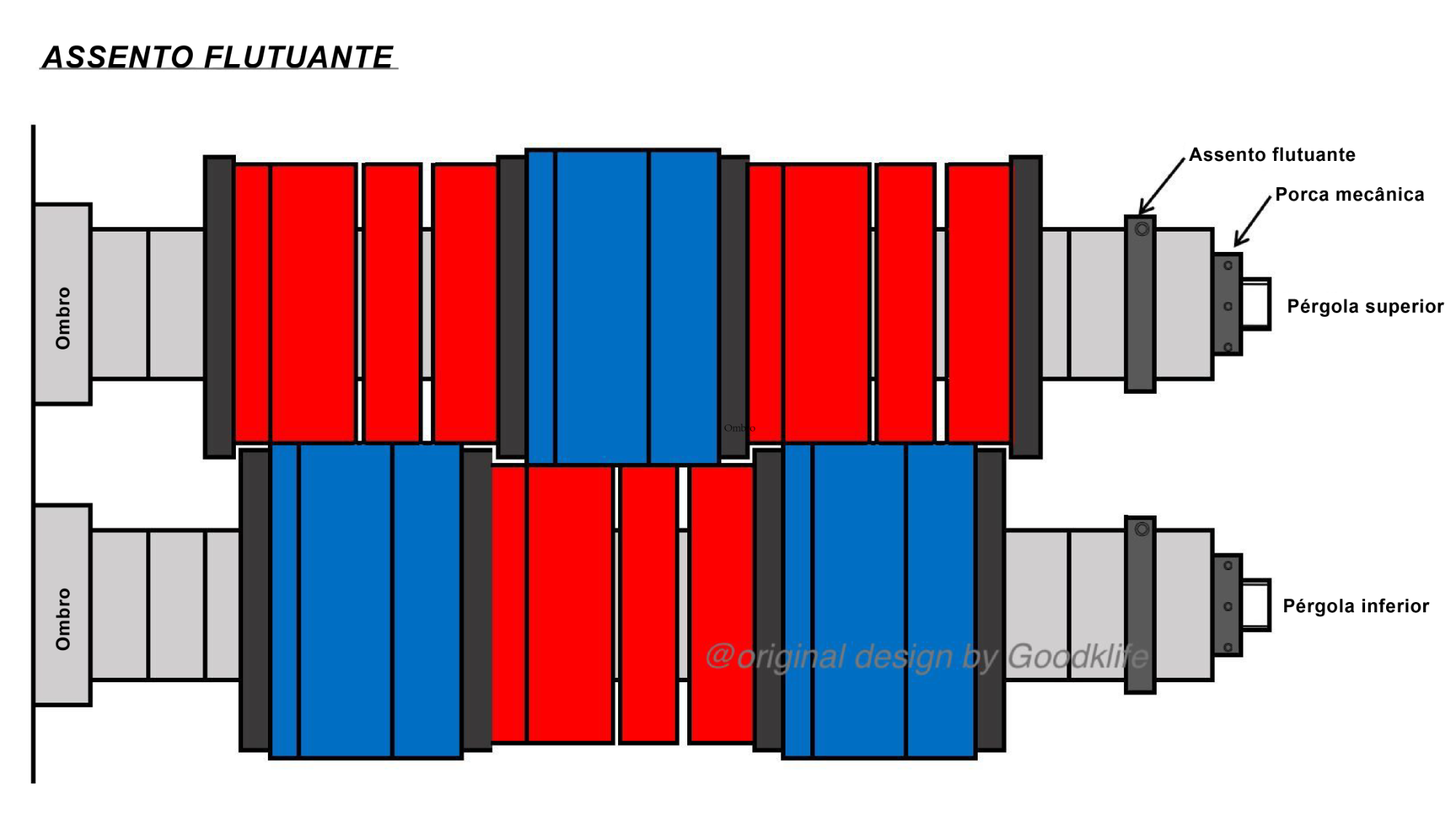

Fig. 1 Assento Flutuante

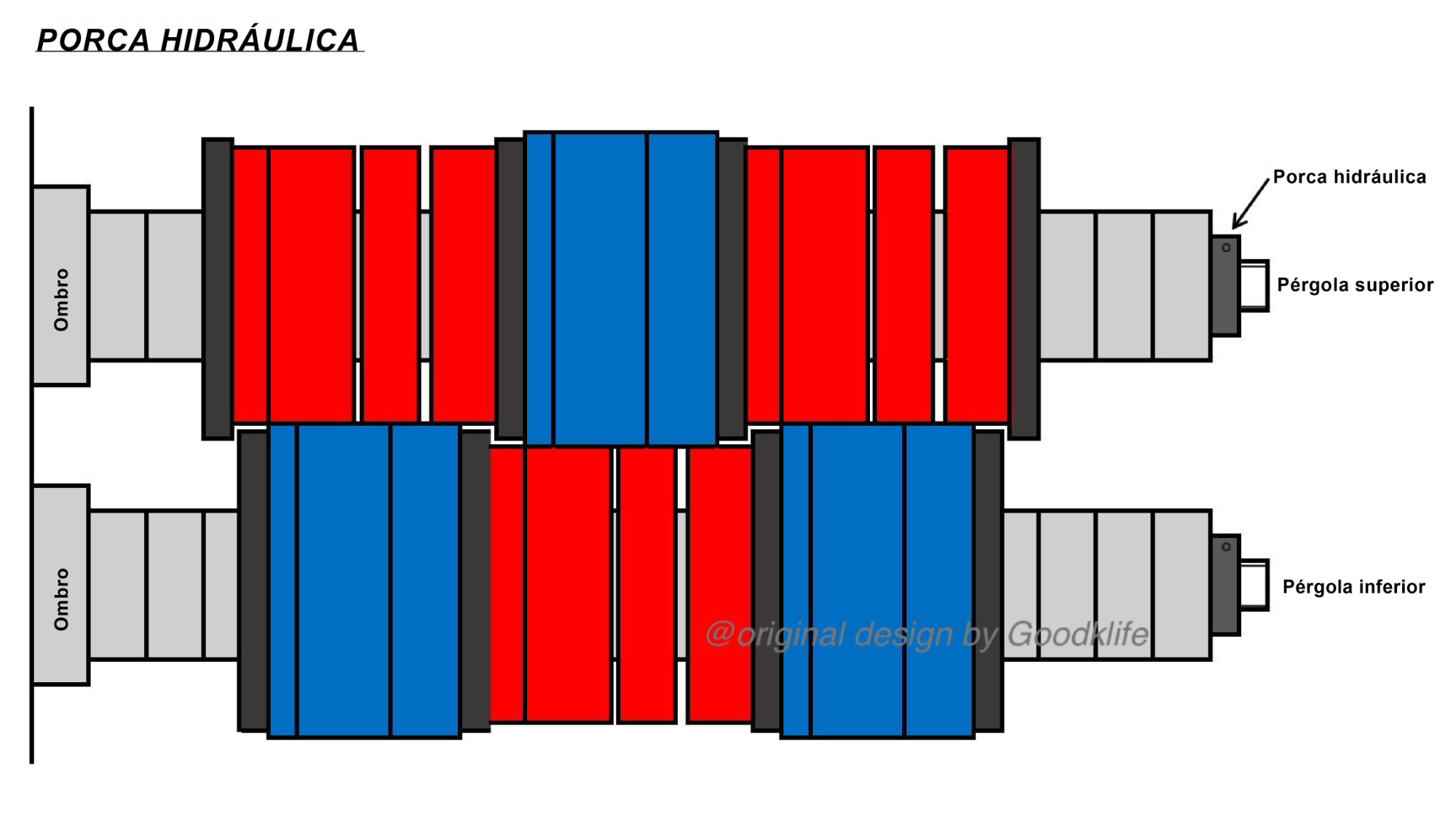

Fig. 2 Porca Hidráulica
